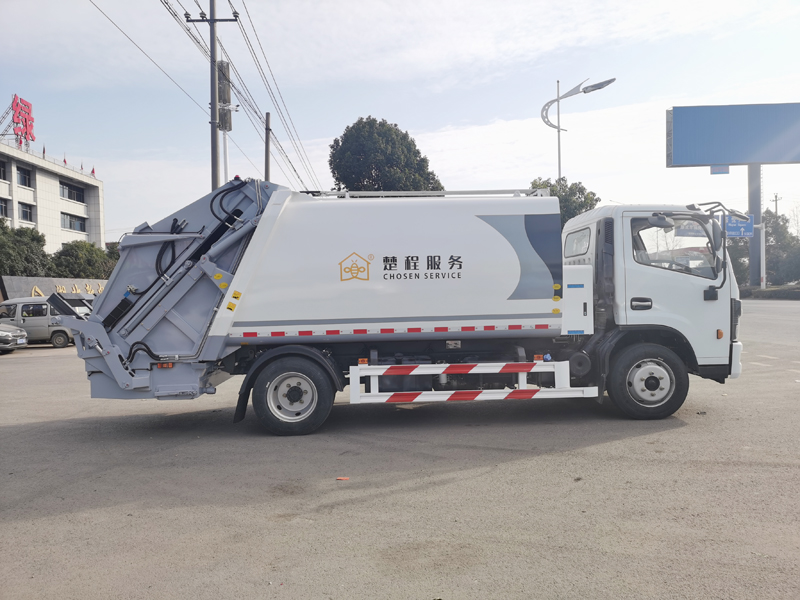

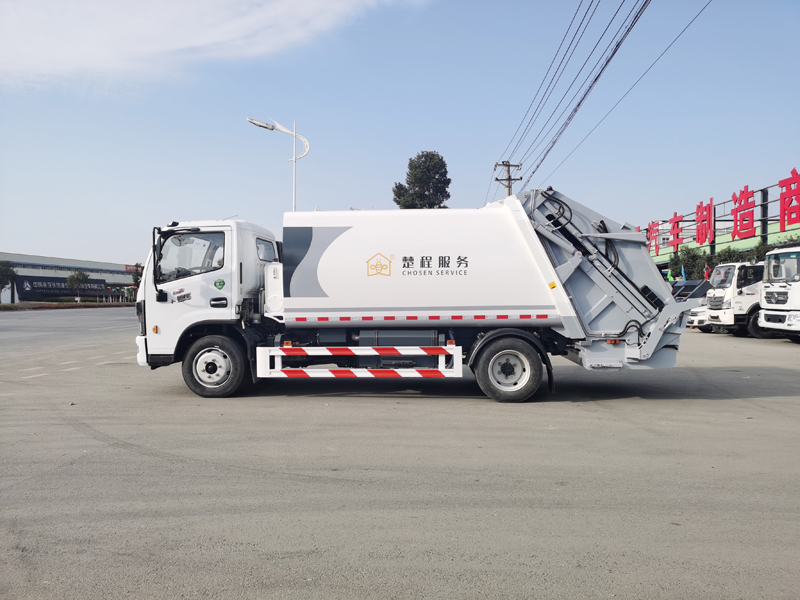

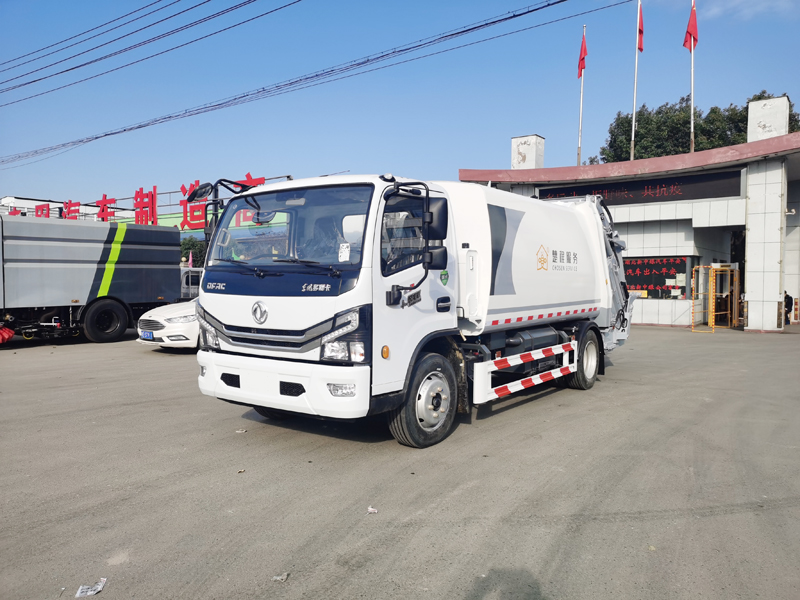

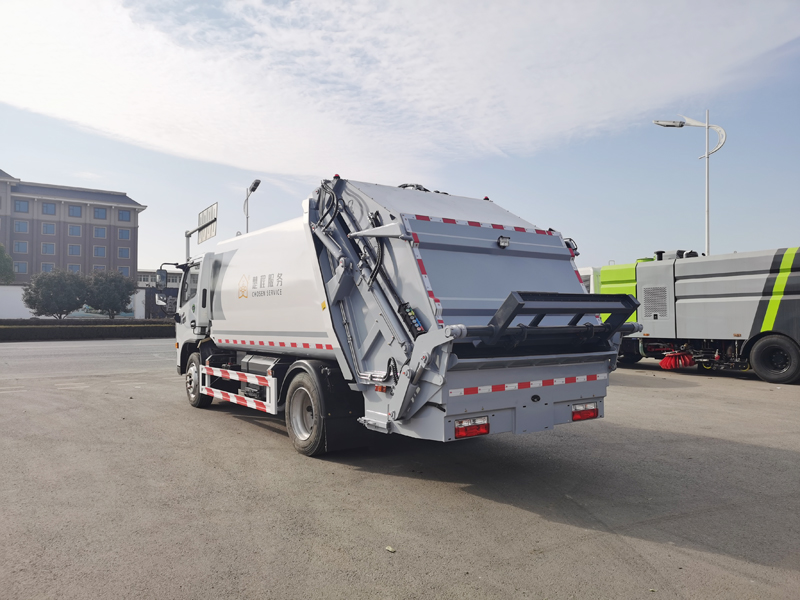

中洁牌XZL5121ZYS6型压缩式垃圾车

中洁牌XZL5121ZYS6型压缩式垃圾车
中洁牌XZL5121ZYS6型压缩式垃圾车
中洁牌XZL5121ZYS6型压缩式垃圾车
中洁牌XZL5121ZYS6型压缩式垃圾车
中洁牌XZL5121ZYS6型压缩式垃圾车


整车参数:

整车型号

XZL5121ZYS6型压缩式垃圾车

整车外形尺寸

7600*2250*2780

底盘型号

EQ1125SJ8CDC

驱动型式

4*2

轴距

3800mm

整备质量

7350Kg

接近角/离去角

21/12

轮胎

245/70R19.5,8.25R20

发动机型号

CY4SK361

发动机**大功率

125Kw

排放标准

GB3847-2005,GB17691-2018国Ⅵ

**高车速

90 Km/h

上装参数:

箱体有效容积

8m³

箱体外形

弧形

箱体材料

5边4

压缩比

≥2.5

填装器有效容积

≥1.3 m³

装填循环时间

≤20s

上料循环时间

≤10 s

推卸垃圾时间

≤35 s

**方式

自动、手动

液压系统压力

18 MPa

多路换向阀

苏州海州液压

液压油泵

阜新阜太福建龙马配套供应商)

液压油泵型式

双泵合流

液压油缸

福建津虎福建龙马配套供应商)

**系统

长沙硕博(中联配套供应商)

发动机功率**

全自动**

翻桶机构

翻转两个120L/240L标准塑料垃圾桶


主要性能及特点

电、气、液联合**该车的**系统综合利用了电控、气控和液压**的优点,通过电控系统**气控系统,再由气控系统**液压阀组,提高了使用可靠性和效率。

发动机功率输出自动**发动机功率输出**即油门**可通过电气系统实现全自动**,满足垃圾压填循环和推挤卸料时对功率的要求,在其它工况下,发动机自动处于怠速状态,可减少功率损耗和故障发生率,降低耗油,提高使用经济性。

框架结构垃圾箱采用加强梁和钢板焊接而成牢固的框架结构,侧面和顶面为圆弧曲面,外形美观,重量轻,受力好,不变形;推铲由钢管骨架和折面板构成,不仅结构轻巧,又能使垃圾均匀分布,卸料干净彻底;填装器主要由填装器壳体、滑板、刮板等构件组成,各构件采用受力良好的梁板或箱型结构,结构牢固,重量轻。

密封处理消除二次污染垃圾在压缩装填和运输过程中处于封闭状态。垃圾箱与填装器接合面装有特制的橡胶密封条,采用锁紧装置压缩密封;污水箱上安装有独特的排污阀,密封可靠,不易堵塞。选装填装器盖完全遮盖住填装器投料口,消除转运过程车尾气流扰动造成垃圾尘屑飞扬的现象,外观更加美观。

液压举升安全回路在举升填装器的液压系统中,设置了双向平衡阀。该阀不仅保证了填装器平稳下降,同时隔断了举升油缸与液压胶管的直接连接,即使油管爆裂,填装器也不会突然落下,提高了使用安全性。

蠕动压缩功能推板阀设置有专用压缩铲动阀,在实现压缩的同时,推板能自动往前移动,从而调整了容纳容积,装载效率高。

双泵合流技术液压系统油泵由双联泵组成,在多路阀中实现对两路高压油的汇合,当翻桶、填装器举升不动作时,两路高压油全部供给装填装置工作;当翻桶、填装器举升动作时,两路高压油分别供给相应装置工作,提高工作效率,提高燃油经济性,降低运输成本。

**的电控系统采用长沙硕博**器中联配套CAN总线**,前**采用硅胶面板,稳定,防水,耐用后操作盒采用按钮操作,方便,合理,维修成本低等特点,采用逻辑回路保证各操作指令按顺序执行,同时保证各操作指令之间互锁,外部只有线路连接,降低了故障发生率,避免了误操作造成的事故,提高了可靠性;特别设置的紧急制动按钮可使垃圾压填机构在任何状态或任何位置停止,保障作业人员、设备的安全。

填装器与箱体结合采用液压机械锁紧,滑板采用尼龙滑块导向填装器与箱体结合部结构合理,并采用液压锁紧全密封技术。滑板轨道采用高强度锰钢材质整体折弯成型,滑板运动采用尼龙滑块导向。

自动、手动操作系统各机构的工作均有自动和手动两种操作方式,如自动操作出现故障,可用手动操作完成机构作业和卸出垃圾,既保证了垃圾车的高效率工作,又为调试、维修和故障处理提供了极大的方便。

方便的操作**作业**盒分别安装在驾驶室内和车尾,驾驶室内的作业**盒可**推挤卸料和选择操作模式(如自动或手动),车尾的作业**盒则**压填机构和翻桶机构的作业,使用操作十分方便。特别是在垃圾填埋场,作业人员无须下车即可完成卸料和污水排放。

高质量的元件电气、液压系统的关键元器件均采用进口知名元件,如**器、传感器、按钮、油缸密封件等,提高了垃圾车的使用可靠性。
